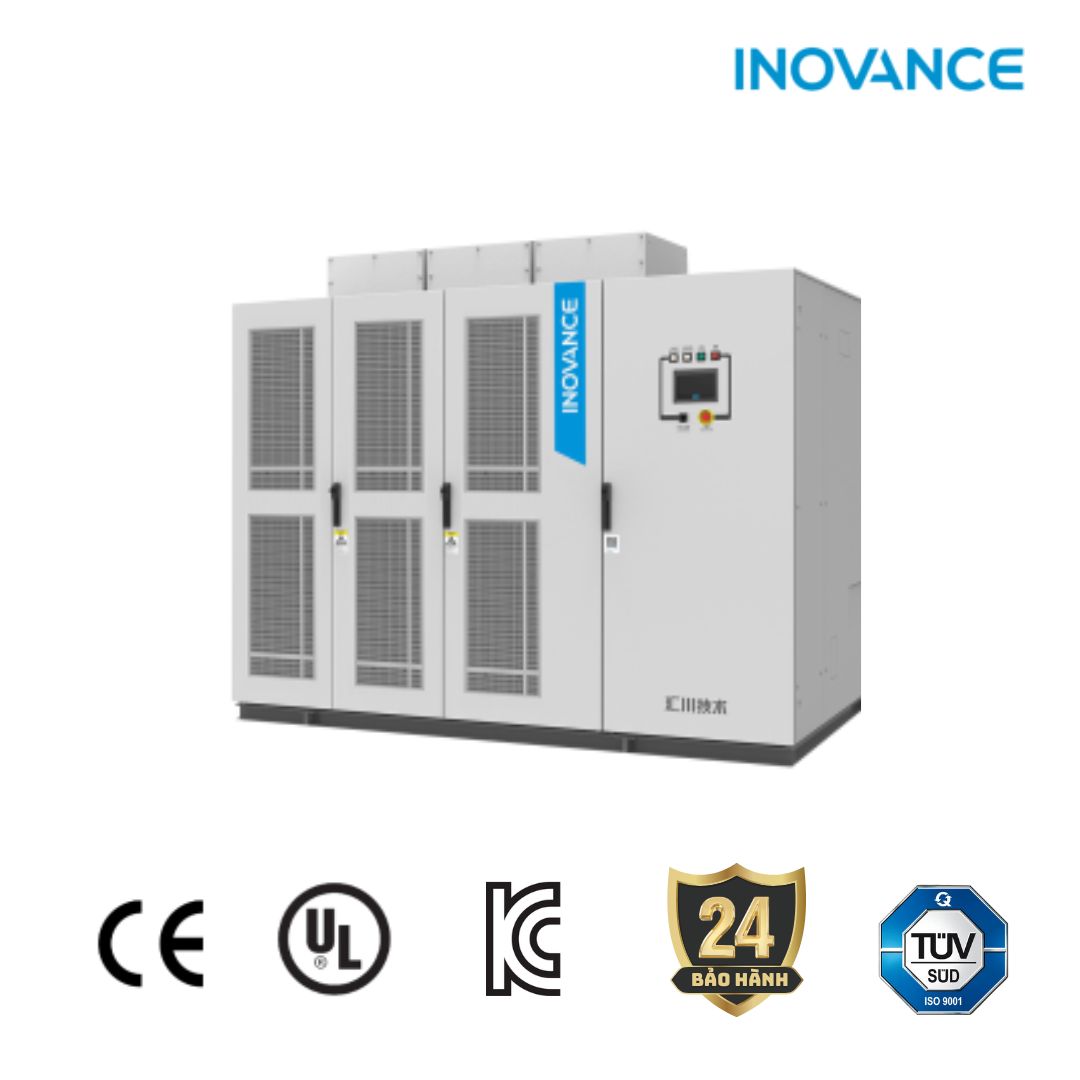

Biến tần HD9XS Inovance là dòng biến tần trung thế tiên tiến, được trang bị nhiều tính năng hiện đại như: khả năng điều khiển hai hoặc bốn góc phần tư, hỗ trợ cả động cơ đồng bộ và không đồng bộ, làm mát bằng không khí cưỡng bức, và thiết kế xếp tầng tế bào điện. Những tính năng này giúp HD9XS trở thành giải pháp tối ưu cho việc vận hành ổn định và hiệu quả trong các ứng dụng công nghiệp đòi hỏi hiệu suất cao.
Đặc điểm cấu tạo của biến tần HD9XS Series – Biến tần Trung Áp
Tủ biến áp
Mặt bên đầu vào sử dụng biến áp dịch pha để hình thành việc chỉnh lưu đa xung, tăng hệ số công suất đầu vào và cải thiện dạng sóng dòng điện phía lưới. Các hàm bậc của đầu vào đáp ứng các yêu cầu của IEEE, không gây ô nhiễm hàm bậc cho lưới điện.
Quạt tủ trên cùng
Sử dụng quạt thương hiệu nổi tiếng quốc tế, với lưu lượng gió lớn, có đủ không gian thừa, tuổi thọ dài và độ ổn định cao, đảm bảo khả năng tản nhiệt của biến tần và cải thiện độ ổn định của sản phẩm.
Tủ nguồn và các đơn vị nguồn
Mỗi pha bao gồm từ 3 đến 9 đơn vị nguồn để hình thành PWM bậc 4N+1, kết nối ba pha kiểu Y cho đầu ra trực tiếp từ 3 đến 11 kV.
Hệ thống điều khiển
– Bộ điều khiển thông minh được trang bị ARM tốc độ cao, DSP, FPGA.
– Công nghệ điều khiển vector vòng kín với từ trường và công nghệ điều khiển PWM tối ưu hóa, đạt được đầu ra điện áp và dòng điện hình sin chất lượng cao.
Giao diện HMI
Giao diện HMI cảm ứng dòng Inovance InoTouch hỗ trợ hướng dẫn khởi động, ghi lại lỗi, chức năng dao động, v.v., tạo điều kiện thuận lợi cho việc kết nối với hệ thống của người dùng.
Tính ứng dụng thực tế
Biến tần HD9XS được ứng dụng nhiều trong các ngành hóa chất, Điện, Khai thác mỏ, Kim loại màu, Giấy, Luyện kim, Kỹ thuật đô thị, v.v.
Các ưu điểm nổi bật của HD9XS
Độ thích nghi cao với môi trường
Dòng biến tần trung áp HD9XS được thiết kế để hoạt động ổn định trong nhiều môi trường khắc nghiệt, bất kể là trên biển hay trên đất liền, trên đồng bằng hay cao nguyên, trong điều kiện ăn mòn hoặc bụi bẩn cao.
- Ứng dụng ở độ cao lớn: 4.650 mét tại Nagqu, Tây Tạng, độ cao cao nhất trong ngành.
- Ứng dụng trong môi trường lạnh và nhiều bụi: Một mỏ đồng tại Karabash, Nga.
- Ứng dụng trong môi trường có độ ẩm cao và sương muối: Hệ thống cung cấp điện bờ biển, băng tải tại cảng, nền tảng ngoài khơi, v.v.
Công nghệ khởi động theo dõi tốc độ quay
Công nghệ khởi động theo dõi tốc độ quay của dòng HD9XS giúp giảm thiểu thời gian ngừng hoạt động không cần thiết. Dù động cơ đang quay ngược, quay tới hay ở trạng thái đứng yên, dòng HD9XS có khả năng nhanh chóng nhận diện tốc độ của động cơ và điều khiển nó đến tần số mục tiêu.
Dòng sản phẩm này đặc biệt phù hợp cho các ứng dụng như máy bơm nước, ống dẫn hình răng cưa, v.v. Các biến tần hỗ trợ khởi động nhanh chỉ trong 250 ms, ngắn hơn từ 80% đến 90% so với khởi động thông thường, giúp bảo vệ hiệu quả hơn trước các sai sót trong vận hành.
Công nghệ giảm tải nhanh (FCB)
Công nghệ giảm tải nhanh (Fast Cut Back – FCB) tiên tiến cho phép giảm tải nhanh chóng, hạ tốc độ tải từ 100% xuống tốc độ mục tiêu trong thời gian ngắn.
Một ứng dụng điển hình của công nghệ này là tại nhà máy phát điện tự sản xuất lớn nhất trong ngành luyện kim, nơi sử dụng sáu bộ quạt hút gió có công suất 2900 kW, tổng công suất lên tới 350 MW.
Khả năng thích ứng với lưới điện mạnh mẽ, ngăn chặn gián đoạn sản xuất do sự cố lưới điện
Biến tần HD9XS hỗ trợ công nghệ giữ tải trong điều kiện điện áp thấp và đã được Viện Nghiên cứu Điện lực của Tập đoàn Lưới điện Quốc gia Trung Quốc kiểm tra. Sản phẩm phù hợp cho các ứng dụng có hiệu suất lưới điện kém và yêu cầu độ tin cậy cao. Inovance là một trong những đơn vị tham gia soạn thảo tiêu chuẩn DL/T1648-2016 của Tập đoàn Lưới điện Quốc gia Trung Quốc.
Làm chủ điều khiển động cơ đồng bộ với nhiều thuật toán lõi khác nhau
Dòng HD9XS được thiết kế đặc biệt cho các động cơ đồng bộ, bao gồm động cơ chổi than ESM, động cơ ESM không chổi than, động cơ PMSM tốc độ thấp và động cơ PMSM tốc độ cao. Nó hỗ trợ điều khiển vector với cảm biến tốc độ và điều khiển vector không cần cảm biến tốc độ.
Dòng sản phẩm này đạt tỷ lệ thành công 100% trong lần khởi động đầu tiên, với điều khiển SVC giúp khởi động mà không bị quay ngược. Động cơ có mô-men xoắn cao và vận hành êm ái.
Ứng dụng:
– Trong động cơ ESM công suất cao: Quạt xả chính 8000 kW tại một nhà máy thép ở châu Á.
– Trong động cơ ESM tốc độ thấp: Máy nghiền bi trong nhà máy xi măng, băng tải tại cảng, và máy trộn nội bộ trong nhà máy cao su ở châu Á.
– Trong động cơ PMSM tốc độ cao: Băng thử động cơ 720 Hz.
Công nghệ điều khiển master/slave tiên tiến: Công nghệ phân phối tải
Dòng biến tần trung thế HD9XS sử dụng công nghệ điều khiển master/slave tiên tiến, được áp dụng rộng rãi trong các băng tải nhiều drive và các ứng dụng có nhiều máy song song. Công nghệ này đạt được sự mất cân bằng phân phối công suất dưới 2%, giúp tối ưu hóa hiệu suất và tăng cường độ tin cậy cho hệ thống.
