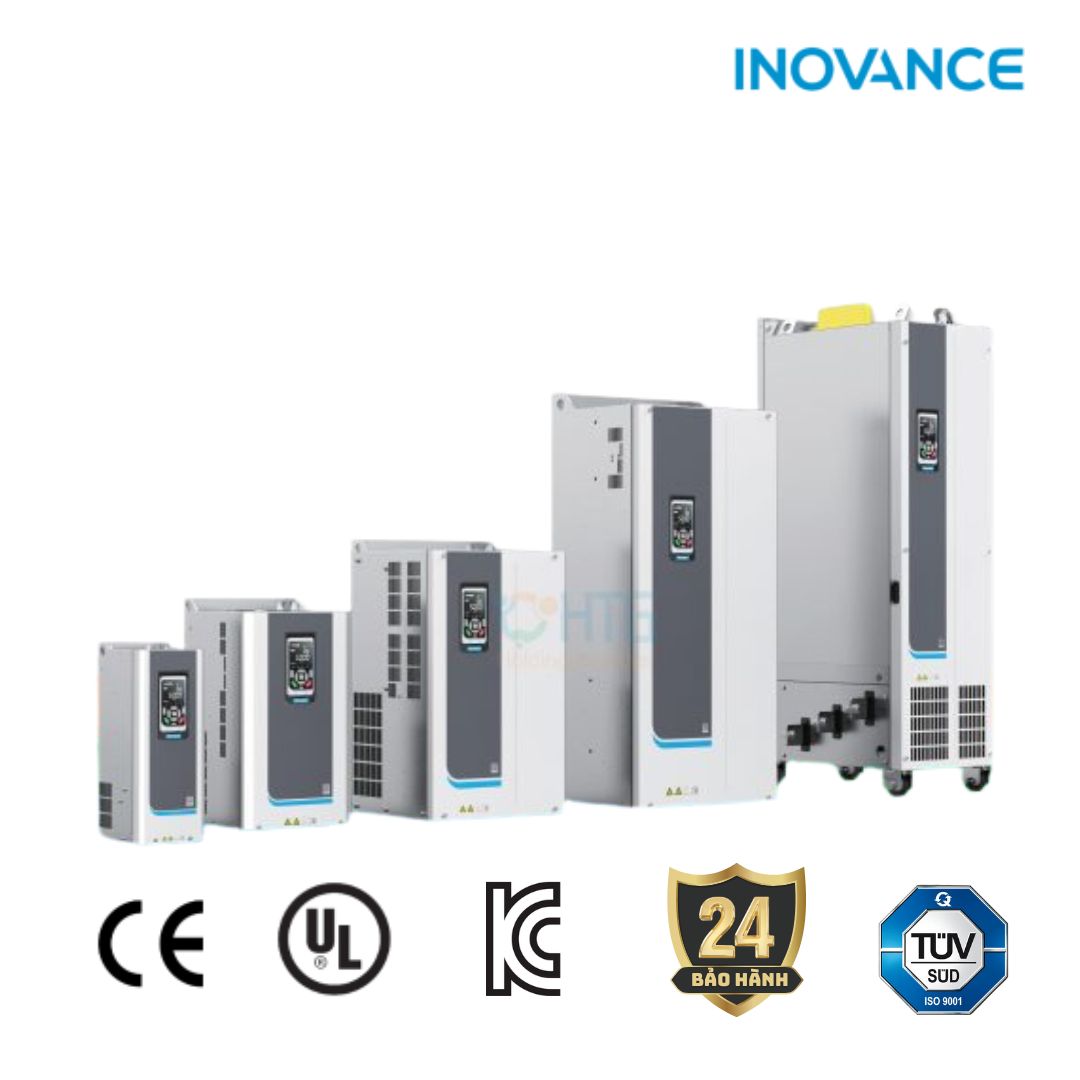

Biến tần Inovance MD580 là dòng biến tần kỹ thuật dùng cho điện áp thấp, hiệu suất cao, hỗ trợ điều khiển động cơ đồng bộ nam châm vĩnh cửu AC ba pha và động cơ không đồng bộ. Bộ biến tần áp dụng công nghệ điều khiển véc tơ hiệu suất cao, đầu ra tốc độ thấp và mô-men xoắn cao, có đặc tính động tốt, khả năng siêu quá tải, có các chức năng do người dùng lập trình và chức năng bus truyền thông và giám sát phần mềm nền, đồng thời hỗ trợ nhiều loại và kết hợp bộ mã hóa Chức năng phong phú và mạnh mẽ, hiệu suất ổn định.
Ứng dụng của biến tần Inovance MD580
MD580 được sử dụng trong luyện kim, kim loại màu, vật liệu xây dựng, sản xuất giấy, công nghiệp hóa chất, hệ thống điện thành phố và các ngành công nghiệp khác.
THÔNG SỐ KỸ THUẬT
| Mục | tham số | |
|---|---|---|
| Thông số cơ bản | Tần số đầu ra | Điều khiển V/F: 0 ~ 599 Hz Điều khiển vectơ: 0 ~ 599 Hz |
| tần số sóng mang | 0,8 kHz ~ 12 kHz; tần số sóng mang có thể được điều chỉnh tự động theo nhiệt độ của bộ tản nhiệt | |
| Độ phân giải tần số đầu vào | Cài đặt kỹ thuật số: 0,01 Hz | |
| Cài đặt tương tự: tần số tối đa × 0,025% | ||
| Công suất biến tần | Máy loại G: 0,4 kW ~ 400 kW; Máy loại P: 0,7 kW ~ 450 kW | |
| Điện áp đầu vào | Ba pha 380 V ~ 480 VAC: 323 V ~ 528 V (-15% ~ +10%) | |
| Loại động cơ và phương pháp điều khiển | Động cơ không đồng bộ 3 pha: Điều khiển V/F, SVC, FVC Động cơ đồng bộ nam châm vĩnh cửu: SVC, FVC |
|
| mô-men xoắn khởi động | 0,25 Hz / 150% (SVC), 0 Hz / 180% (FVC) | |
| Phạm vi tốc độ | 1:50 (điều khiển VF động cơ không đồng bộ) | |
| 1:200 (điều khiển vectơ không cảm biến của máy không đồng bộ) | ||
| 1:1000 (máy không đồng bộ có điều khiển vectơ cảm biến) | ||
| Kiểm soát tốc độ chính xác | ± 1,0% (điều khiển VF) | |
| ±0,5% (điều khiển véc tơ không cảm biến) | ||
| ±0,02% (điều khiển véc tơ bằng cảm biến) | ||
| dao động tốc độ | ±0,5% (điều khiển véc tơ không cảm biến) | |
| ±0,2% (điều khiển véc tơ bằng cảm biến) | ||
| Phản ứng mô-men xoắn | ||
| Chế độ điều khiển mô-men xoắn | Điều khiển vectơ không cảm biến, điều khiển vectơ cảm biến | |
| Độ chính xác kiểm soát mô-men xoắn | ± 5%, (điều khiển véc tơ không có cảm biến) ± 3%, (điều khiển véc tơ có cảm biến) |
|
| Khả năng quá tải | Model G: 115% trong 1 giờ, 150% trong 1 phút, 178% trong 2 giây/mỗi 5 phút Model P: 105% trong 1 giờ, 110% trong 1 phút, 137% trong 1 giây/5 phút |
|
| Tăng mô-men xoắn | Tăng mô-men xoắn tự động; tăng mô-men xoắn thủ công 0,1% ~ 30,0% | |
| Đường cong V/F | 5 cách: VF tuyến tính; VF vuông đa điểm; tách VF hoàn toàn; | |
| Tính năng cá nhân hóa | Đường cong tăng tốc và giảm tốc | Tăng tốc và giảm tốc tuyến tính, với tăng tốc và giảm tốc vòng cung |
| PID tích hợp | 1 bộ tham số PID để hỗ trợ việc thực hiện hệ thống điều khiển vòng kín điều khiển quá trình | |
| Truyền thông | Thẻ bộ chuyển đổi RS485: hỗ trợ giao thức MODBUS RTU Thẻ bộ chuyển đổi MODBUS TCP: hỗ trợ MODBUS TCP Thẻ chuyển đổi Ethernet công nghiệp DP: hỗ trợ Thẻ chuyển đổi PROFIBUS DP PROFINET IO: PROFINET IO Ethernet công nghiệp Thẻ chuyển đổi CANopen: hỗ trợ giao thức CANopen |
|
| Chạy kênh lệnh | Việc điều khiển khởi động và dừng có thể được thực hiện thông qua SOP-20, InoDriveStudio, bàn phím LED và kênh điều khiển, đồng thời hỗ trợ điều khiển khởi động và dừng thiết bị đầu cuối. | |
| kênh giá trị nhất định | 2 bộ kênh giá trị cài đặt, chiết áp điện và cài đặt giá trị nhiều đoạn. Mỗi nhóm bao gồm tốc độ chính, tốc độ bổ sung và tốc độ phụ có thể được chuyển đổi theo ý muốn. |
|
| Giao diện người-máy | Đầu vào analog | AI1: Đầu vào 0-10 V / 0-20 mA, độ phân giải 12 bit, độ chính xác hiệu chỉnh 0,5%, hỗ trợ PT100/PT1000/PTC130/KTY84 |
| AI2: Đầu vào 0-10 V/0-20 mA, độ phân giải 12 bit, độ chính xác hiệu chỉnh 0,5% | ||
| Đầu ra analog | AO 2 kênh: 0-10 V/0-20 mA, tùy chọn qua jumper, độ phân giải 12-bit, độ chính xác hiệu chỉnh 1% | |
| đầu vào kỹ thuật số | Có thể chọn 6 đầu vào phổ biến, phương thức nhập PNP và NPN, tất cả đều có thể được người dùng tùy chỉnh. | |
| 1 đầu vào tốc độ cao, có thể chọn chế độ đầu vào PNP, NPN, tần số đầu vào | ||
| đầu ra kỹ thuật số | 1, hỗ trợ đầu ra bình thường và đầu ra tốc độ cao. Có thể chọn đầu ra bình thường làm chế độ đầu ra PNP hoặc NPN. | |
| 3 đầu ra rơle, có thể lập trình các tiếp điểm thường mở/thường đóng | ||
| hiển thị bàn phím | Hiển thị đoạn LED tiêu chuẩn, bàn phím LCD ngoài tùy chọn | |
| Chức năng bảo vệ | Đoản mạch xuống đất khi bật nguồn, quá nhiệt động cơ (PTC), quá dòng biến tần, quá tải biến tần, quá tải động cơ, quá điện áp biến tần, thấp áp biến tần, quá nhiệt biến tần, mất pha đầu ra, mất pha đầu vào, lỗi giao tiếp, lỗi phát hiện dòng điện, lỗi điều chỉnh động cơ , phát hiện lỗi bộ mã hóa, lỗi đọc và ghi EEPROM, lỗi điện trở đệm, bảo vệ quá dòng mạch phanh, bảo vệ ngắn mạch điện trở phanh, bảo vệ đi qua ống phanh. | |
HƯỚNG DẪN LẮP ĐẶT BIẾN TẦN INOVANCE MD580
Để xem chi tiết thông số và quy cách lắp đặt biến tần INOVANCE MD580, mời bạn xem qua đường link bên dưới:
